Montage der zweiten Dämmebene einer nicht hinterlüftete Dämmfassade

Zweite Dämmebene nicht hinterlüftete Dämmfassade

Schwierigkeit
mittel
Verarbeitungsdauer
ca. 25 Minuten / m²

Deine Checkliste

Weitere Infos? Dann klicke einfach auf den Werkzeug- oder Produktnamen.
Werkzeug
  • Wasserwaage lang
    • Messen mit Präzision

      Eine Wasserwaage ist ein Präzisionsmessgerät. Wenn Sie Alles dafür tun, damit die Fläche in Waage ist oder wirklich im 90° Winkel steht, muss dies Ihre Wasserwaage auch präzise messen können.

      Daher muss die Libelle auch wenn die Wasserwaage 200 mal auf der Baustelle umgefallen ist immer noch genau anzeigen.

    • Exakt gearbeitete Profile, auch bei größeren Längen

      Neben der Libelle ist der Körper der Wasserwaage von großer Bedeutung. Auch bei längeren Wasserwaagen zwischen 150 und 200 cm muss dieser auf den Millimeter genau gearbeitet sein und muss den rauen Umgang auf der Baustelle ohne Verformung widerstehen.

      Praktisch finden wir an diesem Modell die roten Gummipuffer an beiden Enden, die einen Sturz dämpfen können.

    • Praktischer Umgang mit Haltegriffen

      Auch sehr praktisch bei größeren Längen der Wasserwaage ist ein Modell mit Haltegriffen.

      Zusammen mit dem sehr robusten Rahmen ist das Arbeiten sehr angenehm und sicher nicht von kurzer Dauer.

  • Kapp- und Gehrungssäge
    • gerade Schnitte, flexibel im Winkel

      Wenn Sie einen Dachboden ausbauen wollen, eine Terrasse mit Holzdielen bauen möchten - für perfekte Ergebnisse ist eine Kapp- und Gehrungssäge ein sehr nützliches Werkzeug.

      Die Säge überzeugt durch akkurate Schnitte, unabhängig ob Sie im 90° Winkel schneiden oder ein anderer Winkel benötigt wird. Überlegen Sie beim Kauf, welche Schnitttiefe und Schnittlänge Sie später benötigen werden, da dies über die Wahl des Sägeblattdurchmessers entscheidet.

      Ob jetzt ein Akku-Gerät oder mit Stromkabel ist sicher ein Frage der Häufigkeit und des persönlichen Geschmacks.

    • Sicherer Stand für sicheres Arbeiten

      Für ein unfallfreies Arbeiten mit der Kapp- und Gehrungssäge ist ein sicherer und fester Stand der Maschine unabdingbar.

      Natürlich können Sie die Säge auch auf den Boden stellen, aber ein entsprechendes Untergestell ist eine sinnvolle Ergänzung zu Ihrer Säge.

  • Handsäge (Fuchsschwanz)
    • Einfaches Arbeiten mit Qualitätswerkzeug

      Eine gute Fuchsschwanz-Säge soll gerade Schnitte ermöglichen, gut in der Hand liegen und möglichst lange scharf bleiben.

      Ein Möglichkeit ist die Handsäge von Heckenrose mit gehärteter Zahnung und einem sehr angenehmen Handgriff.

    • Für unsere Calciumsilikatplatten nehmen wir gerne die Version mit 450 mm Länge.

      Wir empfinden die Zahnung, nach Einsatz einiger Handsägen auf der Baustelle, als optimal für diese Platte.

      Das Sägeblatt gleitet leicht und flüssig durch die Platte und ermöglicht ein zügiges und genaues Arbeiten.

  • Zimmermannsbleistift
  • Zimmermannsbleistift

    • Markierungen setzen

      Den Zimmermannsbleistift benötigen Sie bei vielen Aufgaben.

      Daher am besten nicht weit weg legen, die nächste Markierung wird sicher bald notwendig sein.

  • Akku-Bohrschrauber Makita
    • Wenns mal wieder ein paar Schrauben mehr sind

      Bei einem Projekt wie unserer KLIMA-board auf Trockenbauwänden oder an der Untersparrendämmung kommen reichlich Schrauben zusammen.

      Hier macht ein professioneller Akku-Schrauber mit ausreichend Leistung und langer Akku-Laufzeit mehr als Sinn.

      Der Makita DDF482RFJ mit 18 Volt ist kräftig in der Leistung und dazu sehr leicht, Arbeiten über Kopf oder auf lange Zeit sind damit angenehm leichter.

  • Kreuzlinien-Lot-Laser
  • Kreuzlinien-Lot-Laser

    • Gerade Linien auch über weite Strecken

      Mit einem Kreuzlinien-Lot-Laser können Sie akurate Linienverläufe auch über weitere Strecken horizontal und vertikal sehr einfach und präszise darstellen.

      Das Gerät sendet einen starren, dauerhaften Laserstrahl aus. Dabei nivelliert sich das Gerät in einem Spektrum von selber und vereinfacht Ihnen damit die Arbeit.

    • Stativ oder andere Ausrichtungsmöglichkeiten

      Sehr gute Geräte wie der STABILA 5-Punktlaser Stabila LA-5P oder LAX 300 haben eine Magnethalterung und können damit auch im Trockenbau o.ä. einfach angesetzt werden.

      Sollten Sie ein Stativ benötigen, reicht für diese Geräteklasse ein guten Fotostativ aus.

    • Bei größeren Entfernungen oder bei einer hellen Umgebung ist der Laserstrahl manchmal mit den Augen nicht mehr zu erkennen.

      Da aber selbst kleinere Laser, wie der STABILA LAX 300 bis zu 20 m genau messen können, ist ein Receiver sehr nützlich. Mit optischen oder aktustischen Signal zeigt er die richtige Höhe auf den Millimeter an.

    • Hilfe mit vielen Einsatzmöglichkeiten

      Aber auch bei anderen Gelegenheiten, wie beim Verlegen von Fliesen, im Holz- und Trockenbau ist so ein kleiner Laser eine große Hilfe.

    • Schützen Sie sich selber

      Achten Sie beim Einsatz eines Lasers auf den Schutz Ihrer Augen mit einer entsprechenden Schutzbrille.

  • Wasserwaage kurz
    • akute Messungen auf kurzen Distanzen

      Egal ob beim Fensterbankeinbau, dem Setzen einer Anputzleiste oder auch beim Einbau einer Küche und im Trockenbau. Zum Messen von waagerechten Flächen oder vertikaler Ausrichtung auf kurzen Distanzen benötigen Sie, genau wie bei langen Messtrecken, eine Präzisionswasserwaage.

      Weder darf sich das Profil verbiegen, noch darf die Messlibelle, auch nach mehrfachen Stößen, an Genaugigkeit verlieren. Es ist sehr ärgerlich, wenn Ihr akurates Arbeiten am Objekt durch eine ungenaue Messung beeinträchtigt wird.

      Daher empfehlen wir Ihnen bei solchen Werkzeugen keine Kompromisse einzugehen. Setzen Sie auf Profiqualität.

  • Pendelhubstichsäge
    • Leistungsfähige Pendelhubstichsäge mit werkzeuglosem Sägeblattwechsel

      Die leistungsfähige Säge mit dreistufiger Pendelhubeinstellung plus Neutralstellung und werkzeuglosem Sägeblattwechsel ist für 18 V Akkus von Makita geeignet..

      Die Hubgeschwindigkeit kann je nach Werkstoff zwischen 800 und 3.500 min-1 eingestellt werden. Dabei liegt die Hubhöhe bei 26 mm und ermöglicht eine Schnittleistung von 135 mm bei Holz sowie 10 mm bei Stahl.

  • Meterstab
    • Genaue Ergebnisse mit korrekten Messungen

      Neben dem Zimmermannsbleistift und dem Cuttermesser ist ein guter Meterstab das wohl wichtigste Werkzeug in Ihrer Werkzeugkiste oder Ihrer Arbeitshose.

      Eine gute Qualität mit hochfesten Gelenkplatten und gehärteten Federn geben dem Stab halt und Ihnen lange Freude.

    • Wenn es mal mehr als 2 m sein soll

      Bei Messungen über zwei Meter, aber auch auf kleineren Teilstücken, ist ein Bandmaß ein praktische Alternative.

      Je nach Modell passen hier bis zu 10 m Bandmaß in eine sehr kompakte Form.

  • Schneidgerät Integra FastCut
  • Schneidgerät Integra FastCut

    • Das Schneidgerät Integra FastCut

      Das Integra FastCut ist ein praktisches, schnell einsetzbares Werkzeug für Zuschnitte von Mineralwolle-Dämmstoffen (Klemmfilz oder Dämmplatten für vorgehängte Dämmfassaden). Damit gehören ausgefranste wellige Schnittkanten endlich der Vergangenheit an.

      Die Klemmfilze halten optimal im Gefach, die Dämmschicht ist lückenlos und damit wärmebrückenfrei und das Arbeitsergebnis ist optisch ansprechend.


    • komplett mit Dämmstoffmesser

      Das Fastcut ist sehr robust. Du kannst Dich auf das Schneidwerkzeug stellen. Dabei komprimierst Du den zu schneidenden Dämmstoff und erzielst dadurch beim Schneiden einen sehr geraden Schnitt.

      Darüber hinaus ergeben sich einige Vorteile. Mit diesem Komplett-Set aus Leichtmetall hast du alle wichtigen Teile mit einem Griff zur Hand!

      Zeitersparnis beim Zuschnitt bis zu 50%

      universell einsetzbar für Filze und Platten, schmale und breite Dämmstoffe

      langlebig, stabil und trotzdem leicht durch spezielles Alu-Profil

      alle Lineale anklappbar und bequem in der beiligenden Tasche transportierbar

Produkte
Ergänzungsprodukte
  • Vlieskaschierte Fassadendämmplatte
    • Dämmplatten für vorgehängte Fassaden

      Die vlieskaschierte Fassaden-Dämmplatte Kontur FSP von ISOVER eignet sich hervorragend zur außenseitigen Wanddämmung von vorgehängten, hinterlüfteten, nichttransparenten Fassaden. Sie ist nicht einsetzbar in Wärmedämmverbundsystemen.

      Du kannst Sie in der Wärmeleitgruppe 035 oder 032 beziehen. Dabei erreicht die 032er bei gleicher Dämmdicke eine höhere Dämmleistung. So können schlankere Konstruktionen realisiert werden.

      Die Dämmung der Wand von außen erfolgt wie gewohnt in bester Qualität – mit hohem Feuchteschutz, energiesparender Wärmedämmung durch die Wärmeleitstufe 032 und effektivem Schall- und Brandschutz.

  • Konstruktionsvollholz
  • Konstruktionsvollholz

    • Kantholz

      Anders als gewöhnliches Bauholz ist Konstruktionsvollholz (KVH) ein zertifiziertes Qualitätsprodukt.

      Konstruktionsvollholz unterliegt über alle Fertigungsstufen hinweg strengen Kriterien und ist vielseitig verwendbar zur Errichtung von Carports, Wintergärten, Pergolen, Terrassenüberdachung und Außenbauten.

  • Holzbauschraube mit Senkkopf
    • Professionelle Schrauben für professionelle Ergebnisse

      Die Schrauben von HECO sind pure Schrauben für den professionellen Anwender. Das merkt man an Details wie sogenannten FitGrip, d.h. die Schraube steckt gut im Bit und kann dadurch in der Regel einhändig verarbeitet werden.

      Das patentierte Vollgewinde zieht Holzbauteile zusammen, auch ohne Vorspannen. Die Gewindesteigung ist angepasst an die verwendete Schraubenlänge und erlaubt schnelleres Einschrauben.

Wichtige Hinweise

Die nachfolgende Arbeitsanleitung zeigt den Aufbau der zweiten Dämmebene einer doppelten, nicht hinterlüfteten Dämmfassade mit anschließender Montage einer Putzträgerplatte (Fermacell Powerpanel H2O).

Beim Einsatz von Holz für die Tragkonstruktion der Dämmfassade empfehlen wir Konstruktionsvollholz (KVH). Die Dicke entspricht der geplanten Dämmstoffdicke. Die Breite muss nach aktueller Vorgabe von James Hardie (Fermacell), dem Hersteller der Putzträgerplatte, mindestens 80 mm betragen.

Unsere Beispielkonstruktion mit Holzunterkonstruktion darf nicht im Sockel ausgeführt werden, d.h. sie kann erst ab 30 über dem Boden angesetzt werden.

Durch die vielfältigen Baustellengegebenheiten können die von uns gezeigten Arbeitsschritte nicht alle Einzelfälle berücksichtigen. Sie zeigen den aktuellen Stand unserer Erfahrungen zum Zeitpunkt der Erstellung der Bilder und sind daher unverbindlich. Beachte die priorisierten Verarbeitungsvorschriften des Plattenherstellers.



Verarbeitungsanleitung

1 Erstes Tragholz der zweiten Dämmebene mit Laser ausrichten

Arbeite zum Aufbau der zweiten Dämmebene von unten nach oben. Wie schon bei der ersten Ebene gilt auch für die Zweite: Das erste Tragholz muss sehr genau ausgerichtet werden. Wenn du einen Laser verwendest, erleichtert das die Arbeiten, um das Tragholz über die komplette Länge waagerecht zu montieren.

2 Alternativ: Tragholz mit der Wasserwaage ausrichten

Wenn kein Laser zur Hand ist, geht auch eine lange Wasserwaage. Achte darauf, dass sich das Tragholz nicht durchbiegt, sondern sich über der gesamten Länge in einer Flucht befindet. Die Verschraubung erfolgt in den Traghölzern der unteren Dämmebene.

3 Traghölzer zuschneiden

Das Ablängen der Traghölzer mit einer Kapp- und Gehrungssäge geht für rechte Winkel als auch für andere erforderliche Winkel schnell und genau. Bei der Menge an Zuschnitten für eine Dämmfassade, lohnt die Investition in ein entsprechendes Werkzeug.

4 Befestigungspunkte vorbohren

Die Montage der Traghölzer an der Fassade ist deutlich leichter, wenn du die Befestigungspunkte nicht nur anzeichnest, sondern auch gleich vorbohrst.



Die Positionen der Befestigungspunkte, sowie die Einschraubwinkel der Schrauben, werden vorher vom Fachmann berechnet. Eine passende Berechnungsoftware kannst du dir beispielsweise bei HECO-Schrauben herunterladen. Alternativ kannst du dich aber auch an den Service von HECO-Schrauben, hier hilft man dir.



Bei Mauerwerk oder Beton als Untergrund kannst Du dich an TOX Dübel wenden. Die Kontaktdaten findest du auf der Webseite der Anbieter.

5 Dämmstoffdicke an Außenecken berücksichtigen

An Außenecken lässt Du die Traghölzer entsprechend der vorgesehenen Dämmstoffdicke überstehen. In unserem Beispiel mit 6 cm Dämmung also 6 cm Überstand.

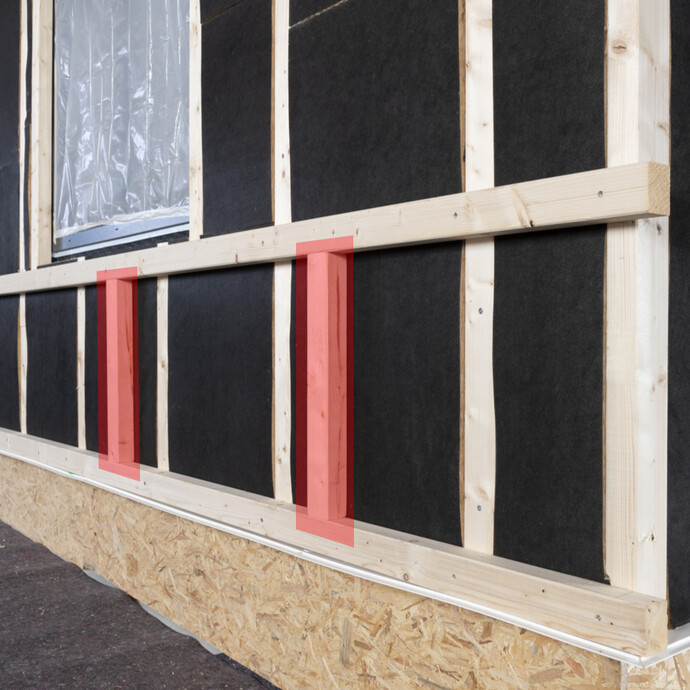

6 Abstandshölzer als Montagehilfe

Auch in der zweiten Dämmebene sind Abstandshölzer bei der Montage der Traghölzer eine hilfreiche Sache. Verwende je nach Länge des Tragholzes 2 bis 3 Abstandhölzer, um ein Durchbiegen des Tragholzes zu verhindern.



Der Abstand der Traghölzer ist so zu wählen, dass die Fermacell Powerpanel H2O im Stoßbereich 4 cm auf dem Tragholz aufliegen kann. D.h. auf dem untersten Tragholz wird die  Powerpanel H2O später vollständig aufliegen. In Stoßbereich zu anderen Platten nur zur Hälfte (4 cm).

7 Tragholz als Abschluss am Dachanschluss

Setze weitere Traghölzer einschließlich einem Tragholz als Abschluss zum Dachanschluss.

8 Abschlussholz zwischen den Dachsparren

Auch auf der Traufseite ist zwischen den Dachsparren ein Abschlussholz zu setzen.

9 Dämmplatte einsetzen

Sind die Traghölzer gesetzt, kannst du mit dem Verlegen der Dämmplatten beginnen. Die Dämmung soll dabei für eine gute Verklemmung 3-5 mm breiter sein als der Abstand der Traghölzer.



Im Gegensatz zu einer hinterlüfteten Fassade werden die Dämmplatten in unserem Beispiel oberflächenbündig mit dem Tragholz eingesetzt.

10 Dämmplatten zuschneiden

Zum Schneiden der Dämmplatte benötigst du ein Dämmstoffmesser. Ein Messer mit nur einer Schneideseite gibt dir den Vorteil, dass du beim Schneiden Druck auf der Rückseite ausüben kannst. Im Verlaufe der Arbeiten wirst du diesen Vorteil schnell schätzen lernen.



Lege dir eine Holzplatte o.ä. unter, um das Messer beim Schneiden nicht so schnell zu verschleißen.

11 Professionelles Schneidwerkzeug

Schon bei kleineren Projekten lohnt sich die Investition in professionelles Werkzeug. Das Isover Integra FastCut hat von der Messeraufnahme bis zu Längenanschlägen viele nützliche Funktionen, welche dir das Zuschneiden spürbar erleichtern.

12 Außenecke dämmen

An Außenecken kannst du die Dämmung stumpf abschließen lassen. Damit ist die Platte jedoch im Stoßbereich während der Bauphase nicht mehr witterungsgeschützt, Feuchtigkeit kann eindringen.



Möchtest Du den vollen Witterungsschutz der vlieskaschierten Isover Ultimate während der Bauphase nutzen, kannst du aus der Rückseite der Platte einen rechtwinkligen Keil ausschneiden, ohne das Vlies dabei zu beschädigen. So kannst du die Platte knicken und um die Ecke herum dämmen ohne Wärmebrücke.

13 Fassadendämmung vervollständigen

Dämme auf die vorbeschriebene Art die Fassaden mit weiteren Dämmplatten.

14 Verlängerter Torx-Bit für die Verdübelung

Für unser Beispiel als nicht hinterlüftete Fassade ist eine Verdübelung der Dämmplatten nicht zwingend erforderlich. Wir würden dir jedoch das Setzen von Dübeln als zusätzlichen Schutz vor Wind und Wetter während der Bauphase empfehlen. Dafür sind ein bis zwei Dübel pro Platte ausreichend.



Zum Setzen der Schraubdübel STR H für Holzuntergründe benötigst du einen verlängerten Torx-Bit (80-100 mm, T25).

15 Tellerschraubdübel setzen

Schraube den Tellerschraubdübel in die Plattenmitte in den Holzuntergrund der Fassade. Bei 2 Dübeln pro Dämmplatte entsprechend in der Platte verteilen.

16 Position des Dämmstoffdübels prüfen

Mit einer Wasserwaage prüfst du die oberflächenbündige Position des Dämmstoffdübels, um eine „Steppdecken-Oberfläche“ zu verhindern.

17 Vervollständigung der Dämmstoffdübel im Untergrund

Setze alle weiteren Dübel und verschließe die Vertiefung im Dübelschaft nach der Verschraubung mit den EPS-Verschlusselementen, welche sich im Dübelkarton befinden.
