Setzen der Isover Ultimate Steinwolle in die Unterkonstruktion einer nicht hinterlüfteten Dämmfassade im Außenbereich.

Unterkonstruktion Dämmfassade erste Ebene mit Dämmung

Schwierigkeit
mittel
Verarbeitungsdauer
ca. 25 Minuten / m²

Deine Checkliste

Weitere Infos? Dann klicke einfach auf den Werkzeug- oder Produktnamen.
Werkzeug
  • Wasserwaage lang
    • Messen mit Präzision

      Eine Wasserwaage ist ein Präzisionsmessgerät. Wenn Sie Alles dafür tun, damit die Fläche in Waage ist oder wirklich im 90° Winkel steht, muss dies Ihre Wasserwaage auch präzise messen können.

      Daher muss die Libelle auch wenn die Wasserwaage 200 mal auf der Baustelle umgefallen ist immer noch genau anzeigen.

    • Exakt gearbeitete Profile, auch bei größeren Längen

      Neben der Libelle ist der Körper der Wasserwaage von großer Bedeutung. Auch bei längeren Wasserwaagen zwischen 150 und 200 cm muss dieser auf den Millimeter genau gearbeitet sein und muss den rauen Umgang auf der Baustelle ohne Verformung widerstehen.

      Praktisch finden wir an diesem Modell die roten Gummipuffer an beiden Enden, die einen Sturz dämpfen können.

    • Praktischer Umgang mit Haltegriffen

      Auch sehr praktisch bei größeren Längen der Wasserwaage ist ein Modell mit Haltegriffen.

      Zusammen mit dem sehr robusten Rahmen ist das Arbeiten sehr angenehm und sicher nicht von kurzer Dauer.

  • Kapp- und Gehrungssäge
    • gerade Schnitte, flexibel im Winkel

      Wenn Sie einen Dachboden ausbauen wollen, eine Terrasse mit Holzdielen bauen möchten - für perfekte Ergebnisse ist eine Kapp- und Gehrungssäge ein sehr nützliches Werkzeug.

      Die Säge überzeugt durch akkurate Schnitte, unabhängig ob Sie im 90° Winkel schneiden oder ein anderer Winkel benötigt wird. Überlegen Sie beim Kauf, welche Schnitttiefe und Schnittlänge Sie später benötigen werden, da dies über die Wahl des Sägeblattdurchmessers entscheidet.

      Ob jetzt ein Akku-Gerät oder mit Stromkabel ist sicher ein Frage der Häufigkeit und des persönlichen Geschmacks.

    • Sicherer Stand für sicheres Arbeiten

      Für ein unfallfreies Arbeiten mit der Kapp- und Gehrungssäge ist ein sicherer und fester Stand der Maschine unabdingbar.

      Natürlich können Sie die Säge auch auf den Boden stellen, aber ein entsprechendes Untergestell ist eine sinnvolle Ergänzung zu Ihrer Säge.

  • Handsäge (Fuchsschwanz)
    • Einfaches Arbeiten mit Qualitätswerkzeug

      Eine gute Fuchsschwanz-Säge soll gerade Schnitte ermöglichen, gut in der Hand liegen und möglichst lange scharf bleiben.

      Ein Möglichkeit ist die Handsäge von Heckenrose mit gehärteter Zahnung und einem sehr angenehmen Handgriff.

    • Für unsere Calciumsilikatplatten nehmen wir gerne die Version mit 450 mm Länge.

      Wir empfinden die Zahnung, nach Einsatz einiger Handsägen auf der Baustelle, als optimal für diese Platte.

      Das Sägeblatt gleitet leicht und flüssig durch die Platte und ermöglicht ein zügiges und genaues Arbeiten.

  • Zimmermannsbleistift
  • Zimmermannsbleistift

    • Markierungen setzen

      Den Zimmermannsbleistift benötigen Sie bei vielen Aufgaben.

      Daher am besten nicht weit weg legen, die nächste Markierung wird sicher bald notwendig sein.

  • Akku-Bohrschrauber Makita
    • Wenns mal wieder ein paar Schrauben mehr sind

      Bei einem Projekt wie unserer KLIMA-board auf Trockenbauwänden oder an der Untersparrendämmung kommen reichlich Schrauben zusammen.

      Hier macht ein professioneller Akku-Schrauber mit ausreichend Leistung und langer Akku-Laufzeit mehr als Sinn.

      Der Makita DDF482RFJ mit 18 Volt ist kräftig in der Leistung und dazu sehr leicht, Arbeiten über Kopf oder auf lange Zeit sind damit angenehm leichter.

  • Bosch Ortungsgerät
    • mit Sicherheit eine effektive Ortung

      MIt einem Ortungsgerät kannst du stromführende Leitungen, Rohre oder Hölzer im nicht sichtbaren Untergrund finden.

      Auch Unterkonstruktionen im Trockenbau sind für den GMS 120 kein Problem. Die automatische Kalibrierung vermeidet sicher Anwendungsfehler und hilft dir bei einem effektiven Arbeiten.

  • Akku Hobel
    • Schneller Abtrag und glatte Flächen

      Der kompakte Akku Hobel GKP180Z von Makita ermöglicht eine Hobeltiefe von 2 mm bei einer Hobelbreite von 82 mm mit starken 18 Volt Akku.

      Top geeignet als handliches Gerät zum Verkleiden von Innentüren, Paneelen und Sockelleisten.

  • Pendelhubstichsäge
    • Leistungsfähige Pendelhubstichsäge mit werkzeuglosem Sägeblattwechsel

      Die leistungsfähige Säge mit dreistufiger Pendelhubeinstellung plus Neutralstellung und werkzeuglosem Sägeblattwechsel ist für 18 V Akkus von Makita geeignet..

      Die Hubgeschwindigkeit kann je nach Werkstoff zwischen 800 und 3.500 min-1 eingestellt werden. Dabei liegt die Hubhöhe bei 26 mm und ermöglicht eine Schnittleistung von 135 mm bei Holz sowie 10 mm bei Stahl.

  • Meterstab
    • Genaue Ergebnisse mit korrekten Messungen

      Neben dem Zimmermannsbleistift und dem Cuttermesser ist ein guter Meterstab das wohl wichtigste Werkzeug in Ihrer Werkzeugkiste oder Ihrer Arbeitshose.

      Eine gute Qualität mit hochfesten Gelenkplatten und gehärteten Federn geben dem Stab halt und Ihnen lange Freude.

    • Wenn es mal mehr als 2 m sein soll

      Bei Messungen über zwei Meter, aber auch auf kleineren Teilstücken, ist ein Bandmaß ein praktische Alternative.

      Je nach Modell passen hier bis zu 10 m Bandmaß in eine sehr kompakte Form.

  • Schneidgerät Integra FastCut
  • Schneidgerät Integra FastCut

    • Das Schneidgerät Integra FastCut

      Das Integra FastCut ist ein praktisches, schnell einsetzbares Werkzeug für Zuschnitte von Mineralwolle-Dämmstoffen (Klemmfilz oder Dämmplatten für vorgehängte Dämmfassaden). Damit gehören ausgefranste wellige Schnittkanten endlich der Vergangenheit an.

      Die Klemmfilze halten optimal im Gefach, die Dämmschicht ist lückenlos und damit wärmebrückenfrei und das Arbeitsergebnis ist optisch ansprechend.


    • komplett mit Dämmstoffmesser

      Das Fastcut ist sehr robust. Du kannst Dich auf das Schneidwerkzeug stellen. Dabei komprimierst Du den zu schneidenden Dämmstoff und erzielst dadurch beim Schneiden einen sehr geraden Schnitt.

      Darüber hinaus ergeben sich einige Vorteile. Mit diesem Komplett-Set aus Leichtmetall hast du alle wichtigen Teile mit einem Griff zur Hand!

      Zeitersparnis beim Zuschnitt bis zu 50%

      universell einsetzbar für Filze und Platten, schmale und breite Dämmstoffe

      langlebig, stabil und trotzdem leicht durch spezielles Alu-Profil

      alle Lineale anklappbar und bequem in der beiligenden Tasche transportierbar

Produkte
Ergänzungsprodukte
  • Vlieskaschierte Fassadendämmplatte
    • Dämmplatten für vorgehängte Fassaden

      Die vlieskaschierte Fassaden-Dämmplatte Kontur FSP von ISOVER eignet sich hervorragend zur außenseitigen Wanddämmung von vorgehängten, hinterlüfteten, nichttransparenten Fassaden. Sie ist nicht einsetzbar in Wärmedämmverbundsystemen.

      Du kannst Sie in der Wärmeleitgruppe 035 oder 032 beziehen. Dabei erreicht die 032er bei gleicher Dämmdicke eine höhere Dämmleistung. So können schlankere Konstruktionen realisiert werden.

      Die Dämmung der Wand von außen erfolgt wie gewohnt in bester Qualität – mit hohem Feuchteschutz, energiesparender Wärmedämmung durch die Wärmeleitstufe 032 und effektivem Schall- und Brandschutz.

  • Konstruktionsvollholz
  • Konstruktionsvollholz

    • Kantholz

      Anders als gewöhnliches Bauholz ist Konstruktionsvollholz (KVH) ein zertifiziertes Qualitätsprodukt.

      Konstruktionsvollholz unterliegt über alle Fertigungsstufen hinweg strengen Kriterien und ist vielseitig verwendbar zur Errichtung von Carports, Wintergärten, Pergolen, Terrassenüberdachung und Außenbauten.

  • Holzbauschraube mit Senkkopf
    • Professionelle Schrauben für professionelle Ergebnisse

      Die Schrauben von HECO sind pure Schrauben für den professionellen Anwender. Das merkt man an Details wie sogenannten FitGrip, d.h. die Schraube steckt gut im Bit und kann dadurch in der Regel einhändig verarbeitet werden.

      Das patentierte Vollgewinde zieht Holzbauteile zusammen, auch ohne Vorspannen. Die Gewindesteigung ist angepasst an die verwendete Schraubenlänge und erlaubt schnelleres Einschrauben.

  • Einschraubhilfe
    • Für den richtigen Einschraubwinkel

      Bei fachgerechten Konstruktionen an der Fassade oder auf dem Dach müssen die Befestigungspunkte und die Einschraubrichtung von einem Fachmann ermittelt werden.

      Die Einschraubhilfe ist ein nützlichen Unterstützungswerkzeug den vorgegebenen Winkel in 60 oder 45° auf tatsächlich umzusetzen. Wer eine professionelle Umsetzung anstrebt, sollte über die Anschaffung nachdenken.

Wichtige Hinweise

Die nachfolgende Arbeitsanleitung zeigt den grundsätzlichen Aufbau einer Unterkonstruktion aus Holz (KVH) auf einem Holzuntergrund für eine nachfolgende, nicht hinterlüftete Dämmfassade mit Putzträgerplatte. Auf einem Mauerwerk- oder Betonuntergrund sind die Schritte identisch, die Art der Befestigungsmittel sind jedoch anzupassen.

Beim Einsatz von Holz für die Tragkonstruktion der Dämmfassade empfehlen wir Konstruktionsvollholz (KVH). Die Dicke entspricht der geplanten Dämmstoffdicke. Die Breite muss mindestens 60 mm betragen, in unserem Beispiel mit einer Fermacell Powerpanel H2O als spätere Putzträgerplatte, sind vom Hersteller 80 mm breite Hölzer vorgegeben.

Bei einer doppelten Dämmlage, wie bei unserem Beispiel, kannst du den Abstand der Traghölzer der unteren Lage nach dem eingesetzten Dämmstoff ausrichten, insoweit die Rahmenhölzer in der Wandkonstruktion als Befestigungspunkte dies ermöglichen. Dabei sollte das Achsmaß nicht größer als 62,5 cm sein. Das ist auch das übliche Rastermaß im Holzrahmenbau, also 62,5 cm für den Achsabstand der senkrechten Rahmenhölzer. Der Abstand der Traghölzer der oberen Dämmlage wird vom späteren Deckmaterial (hier eine Fermacell Powerpanel H2O) bestimmt.

Unsere Beispielkonstruktion mit Holzunterkonstruktion darf nicht im Sockel ausgeführt werden, d.h. sie kann erst ab 30 cm über dem Boden angesetzt werden. In der Anleitung ist das Sockelprofil bereits gesetzt.

Durch die vielfältigen Baustellengegebenheiten können die von uns gezeigten Arbeitsschritte nicht alle Einzelfälle berücksichtigen. Sie zeigen den aktuellen Stand unserer Erfahrungen zum Zeitpunkt der Erstellung der Bilder und sind daher unverbindlich. Beachte in jedem Fall die Vorgaben des Plattenherstellers (Dämmung und Putzträgerplatte).



Verarbeitungsanleitung

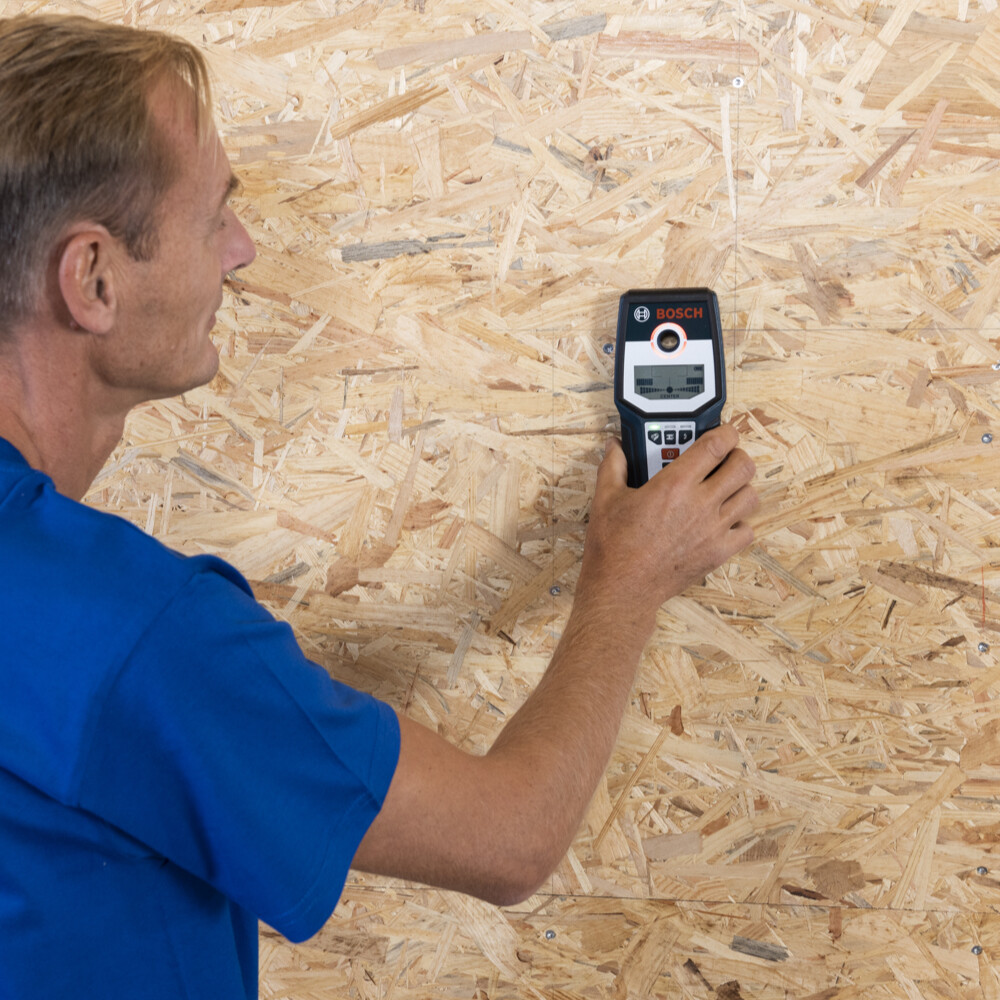

1 Unterkonstruktion im Tragholz der Holzständerwand befestigen

Die Traghölzer der Unterkonstruktion dürfen im Holzuntergrund ausschließlich in den Rahmenhölzern der Holzständerwand, nicht in der Deckplatte, verschraubt werden.



Die Position der Rahmenhölzer findest du in den Bauzeichnungen. Alternativ kannst du die Position mit Hilfe eines Balkensuchers ermitteln. Der Abstand zwischen den Traghölzern darf nicht größer als 62,5 cm sein.

2 Lage des ersten Tragholzes anzeichnen

Prüfe wie viele Traghölzer du in der unteren Dämmebene benötigst und verteile die Traghölzer so, dass keine Wärmebrücken durch Lücken in der Dämmung entstehen können. Achte darauf, dass Traghölzer weit genug von Ecken oder Abschlüssen gesetzt werden, damit die Dämmung noch dazwischen eingesetzt werden kann.

3 Lage über die ganze Fassadenhöhe anzeichnen

Ist die Fassade zu hoch, markiere die Lage des ersten Tragholzes unter Zuhilfenahme einer Leiter bzw. Gerüsts und langer Wasserwaage mit einem Stift auf dem Untergrund.



Besonders beim ersten Tragholz musst du sehr genau arbeiten, da sich alle weiteren Hölzer an diesem Tragholz ausrichten.

4 Aussparung für das Sockelprofil berücksichtigen

Als unteren Abschluss der Dämmung haben wir ein Sockelprofil gesetzt. Die Traghölzer müssen bündig mit dem Sockel abschließen. Dafür musst du am Tragholz den Sockelprofil-Anschraubsteg berücksichtigen und im Tragholz aussparen. Miss zuerst, wie weit das Sockelprofil von der Wand absteht und dann die Höhe des Anschraubsteges.

5 Aussparung für das Sockelprofil hobeln

In der Praxis wirst du ca. 5-8 mm aus dem Tragholz für die Anbindung an das Sockelprofil abtragen müssen. Das kannst Du mit einer Säge machen, leichter und schneller geht es mit einem elektrischen Hobel.

Achte auf deine eigene Sicherheit, trage Schutzbrille und Arbeitshandschuhe und arretiere das Werkstück ausreichend.

6 Oberes Ende des Tragholzes an das Dach anpassen

Das obere Ende des Tragholzes musst du an die Dachschräge anpassen. Der Abstand zwischen Dach und Tragholz sollte nicht mehr als 5 mm betragen.

7 Befestigungspunkte vorbohren

Die Montage der Traghölzer an der Fassade ist deutlich leichter, wenn du die Befestigungspunkte nicht nur anzeichnest, sondern auch gleich vorbohrst.



Die Positionen der Befestigungspunkte, sowie die Einschraubwinkel der Schrauben, werden vorher vom Fachmann berechnet. Eine passende Berechnungsoftware kannst du dir beispielsweise bei HECO-Schrauben herunterladen. Alternativ kannst du dich aber auch an den Service von HECO-Schrauben, hier hilft man dir.



Bei Mauerwerk oder Beton als Untergrund kannst Du dich an TOX Dübel wenden. Die Kontaktdaten findest du auf der Webseite der Anbieter.

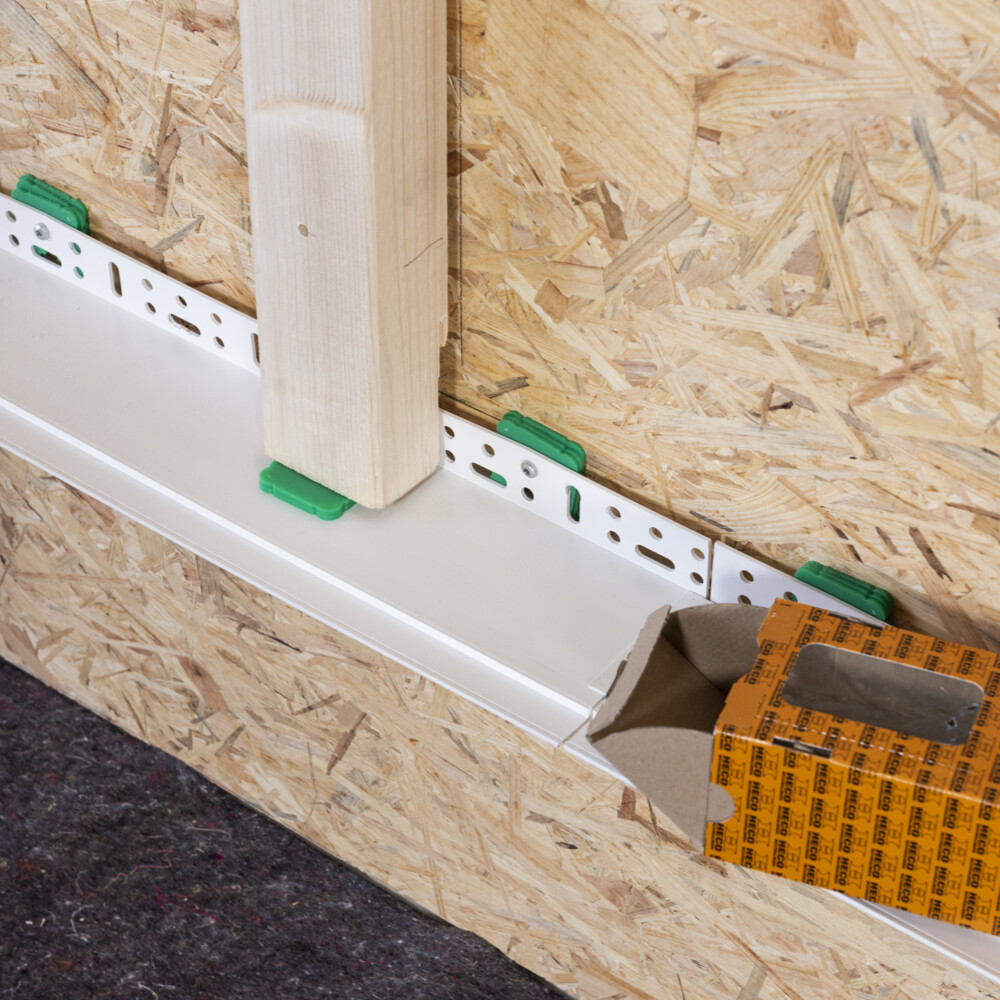

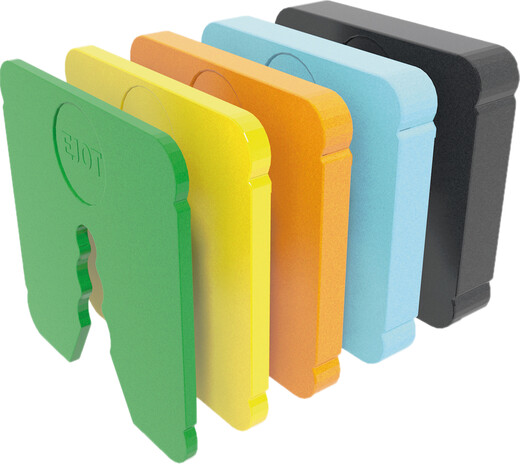

8 Abstand zwischen Tragholz und Sockelprofil

Zwischen dem Tragholz und dem Sockelprofil soll nach der Montage ein Abstand von ca. 3-5 mm sein. Lege dafür beim Ansetzen einfach passende Abstandhalter unter das Tragholz.

9 Tragholz ansetzen und ersten Befestigungspunkt anschrauben

Setze das Tragholz der spätere Dämmfassade an die zuvor angezeichnete Fluchtlinie und setze die erste Schraube.

10 Lage des Tragholzes prüfen

Überprüfe die lotgerechte Lage des Tragholzes nochmals mit einer Wasserwaage und setze alle weiteren Schrauben oberflächenbündig.

11 Abstand und Art der Verschraubung

Die Anzahl, die Abstände und die Dimension der Schrauben für Holzuntergründe wird durch die vorherige Berechnung definiert. Der Kundenservice von HECO-Schrauben bietet hierfür eine passende Software bzw. Unterstützung.



Für das Eindrehen von Schrauben ungleich 90° empfehlen wir dir dringend den Einsatz der HECO Einschraubhilfe (60° und 45°).

12 Abstandhalter entfernen

Nach der Befestigung des Tragholzes der nicht hinterlüfteten Fassade kannst du den Abstandhalter unter dem Tragholz wieder entfernen.

13 Weiteres Tragholz der Unterkonstruktion setzen

Nachdem das erste Tragholz gesetzt ist, kannst du mit den Nächsten weitermachen. Wir empfehlen dir dafür eine Abstandlehre zuzuschneiden. Das macht das Setzen einfacher und schneller.

Berücksichtige, dass du die Dämmplatte zum Einlegen 3-5 mm breiter schneiden wirst als der Abstand zwischen den Traghölzern ist.

14 Fassadendämmung zu Zweit

Spätestens bei diesen Arbeiten ist eine zweite Arbeitskraft sehr hilfreich. So könnt ihr mit zwei Abstandslehren das Tragholz in Position fixieren und leichter befestigen.



Auch hier erleichtert das Vorbohren der Schraublöcher die Arbeiten deutlich.

15 Unterkonstruktion an Fenstern und Türen

An Öffnungen, wie Fenstern und Türen, wird je nach späterer Ausführungvariante in der Senkrechten ein Tragholz montiert.

16 Außenecken der Unterkonstruktion

Bei einer Ausführung mit doppelter Dämmlage wird in der ersten Lage ein Tragholz direkt an der Außenecke montiert. Es ist so zu setzen, dass das Holz auf beiden Seiten der Fassadenfläche der Dämmstoffdicke der unteren Ebene entspricht.



Hierzu kann du ein Holz oder auch zwei miteinander verschraubte Hölzer einsetzen.

17 Tragholz am Sparre ausklinken

Sollte sich die Position des Tragholzes mit einem Sparrenkopf auf der Traufseite überschneiden, ist das Tragholz entsprechend anzupassen.

18 Erste Ebene der Unterkonstruktion vervollständigen

Setze auf diese Weise die weiteren Traghölzer der ersten Dämmebene auf der restlichen Fassadenfläche.

19 Dämmplatte einsetzen

Zum Einsetzen der Dämmplatte wird diese einfach an einer Kante zwischen den Traghölzern angesetzt. Anschließend schiebst Du die gegenüberliegende Seite so ein, dass sie oberflächenbündig sitzt. Arbeite von unten nach oben und setze so Dämmplatte auf Dämmplatte.



Musst du die Dämmplatten zuschneiden, beachte eine Zugabe von 3-5 mm, damit die Dämmplatten gut zwischen den Traghölzern klemmen.

20 Nächste Dämmplatte setzen

Setze so die nächsten Dämmplatten und achte darauf, dass die Platten untereinander stumpf, ohne Lücken, aneinanderstoßen. Die Mineralwollplatte, wie die hier gezeigte vlieskaschierte Isover Ultimate, verfilzt sehr gut an der Stoßkante und hilft dir beim wärmebrückenfreien Verlegen.

21 Dämmplatten zuschneiden

Zum Schneiden der Dämmplatte benötigst du ein Dämmstoffmesser. Ein Messer mit nur einer Schneideseite gibt dir den Vorteil, dass du beim Schneiden Druck auf der Rückseite ausüben kannst. Im Verlaufe der Arbeiten wirst du diesen Vorteil schnell schätzen lernen.



Lege dir eine Holzplatte o.ä. unter, um das Messer beim Schneiden nicht so schnell zu verschleißen.

22 Professionelles Schneidwerkzeug

Schon bei kleineren Projekten lohnt sich die Investition in professionelles Werkzeug. Das Isover Integra FastCut hat von der Messeraufnahme bis zu Längenanschlägen viele nützliche Funktionen, welche dir das Zuschneiden spürbar erleichtern.

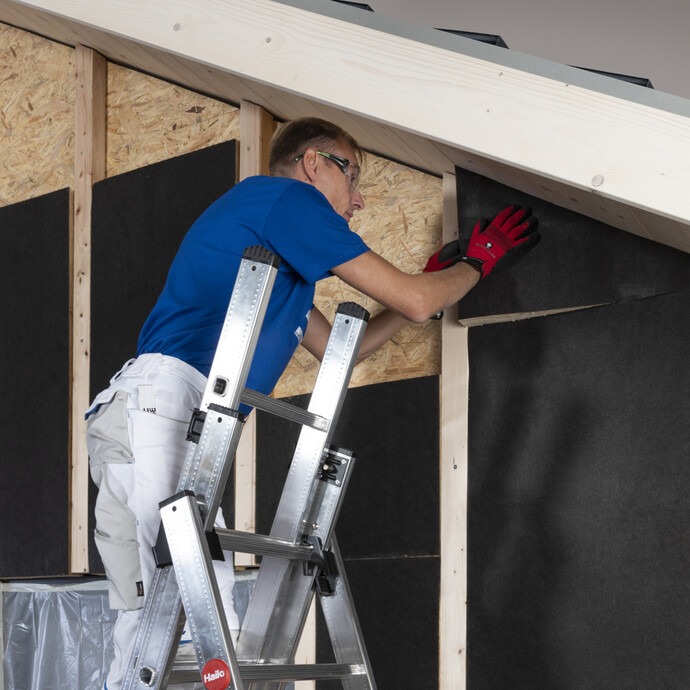

23 Dämmplatte an Dachschräge anpassen

Am Dachanschluss schneidest du die Dämmplatten entsprechend der Dachschräge zu. Auch hier muss die Platte lückenlos und hohlraumfrei verlegt werden.



Entweder du misst die Fläche aus oder verwendest dafür einen entsprechend großen Winkelmesser.

24 Dämmung der ersten Lage vervollständigen

Setze auf diese Weise alle weiteren Dämmplatten und vervollständige die erste Dämmlage.
