Tellerschlagdübel als Dämmstoffdübel für EPS oder Polystyrol Fassadendämmung

Thermotop Schlagdübel H2 plus setzen

Schwierigkeit
Einfach
Verarbeitungsdauer
10 bis 15 Minuten pro Quadratmeter

Deine Checkliste

Weitere Infos? Dann klicke einfach auf den Werkzeug- oder Produktnamen.
Werkzeug
  • Hammer
    • Qualitätswerkzeug Schlosserhammer

      Für die meisten Arbeiten rund um das Einschlagen von Dämmstoff- oder Nageldübeln ist ein Schlosserhammer mit ca. 300 g Hammerkopfgewicht vollkommen ausreichend.

      Achten Sie auf die eingestanzte DIN 1041 auf dem Hammerkopf, mit denen Qualitätshämmer gekennzeichnet sind.

      Des Weiteren sollte der Hammerkopf sicher, am besten mit einem Ringkeil, am Stiel gesichert sein.

  • Akku Kombihammer
    • Der Makita DHR243Z ist ein kraftvoller Akku-Kombihammer mit SDS-PLUS Aufnahme und einer Rutschkupplung.

      Mit dem 18 Volt Akku-Pack kannst du den Kombihammer zum Bohren, Hammerbohren und Meißeln sehr gut einsetzen. Die Einzelschlagstärke erreicht bis zu 2,0 Joule, in Beton beträgt die Bohrleistung bis zu 24 mm.

      Für seine Leistung hat er ein handliches Format und eine geringes Gewicht, was bei längeren Arbeiten Kräfte schont.

    • Staubabsaugung als Zubehör

      Als nützliches Zubehör kannst du eine Staubabsaugvorrichtung anschließend.

  • Meterstab
    • Genaue Ergebnisse mit korrekten Messungen

      Neben dem Zimmermannsbleistift und dem Cuttermesser ist ein guter Meterstab das wohl wichtigste Werkzeug in Ihrer Werkzeugkiste oder Ihrer Arbeitshose.

      Eine gute Qualität mit hochfesten Gelenkplatten und gehärteten Federn geben dem Stab halt und Ihnen lange Freude.

    • Wenn es mal mehr als 2 m sein soll

      Bei Messungen über zwei Meter, aber auch auf kleineren Teilstücken, ist ein Bandmaß ein praktische Alternative.

      Je nach Modell passen hier bis zu 10 m Bandmaß in eine sehr kompakte Form.

Wichtige Hinweise

Die EPS- bzw. open-Dämmplatten sind auf den Untergrund geklebt. Bevor mit dem Dübeln begonnen werden kann, sollte eine Trocknungszeit des Klebers von mindestens 3 Tagen eingehalten werden.

Durch die vielfältigen Baustellengegebenheiten können die von uns gezeigten Arbeitsschritte nicht alle Einzelfälle berücksichtigen. Sie zeigen den aktuellen Stand unserer Erfahrungen zum Zeitpunkt der Erstellung der Bilder und sind daher unverbindlich. Beachten Sie in jedem Fall die aktuellen Technischen Unterlagen (z.B. Produktdatenblatt, Technische Zusatzinfo, etc.) zu den gezeigten Produkten.



Verarbeitungsanleitung

1 Loch für Schlagdübel bohren

Bohre das Bohrloch durch die geklebte und abgetrocknete EPS-Dämmplatte. Die Bohrlochtiefe im Mauerwerk (Beton, Vollsteine, Hohl- und Lochsteine) muss mindestens 35 mm betragen, bei Porenbeton mindestens 55 mm.


Bei der Berechnung der Bohrlochtiefe wird ein verbleibender Altputz an der Wand addiert. Zum Beispiel Altputz 20 mm + Bohrlochtiefe 35 mm = Gesamtbohrlochtiefe von mind. 55 mm.

2 Schlagdübel in das Bohrloch stecken

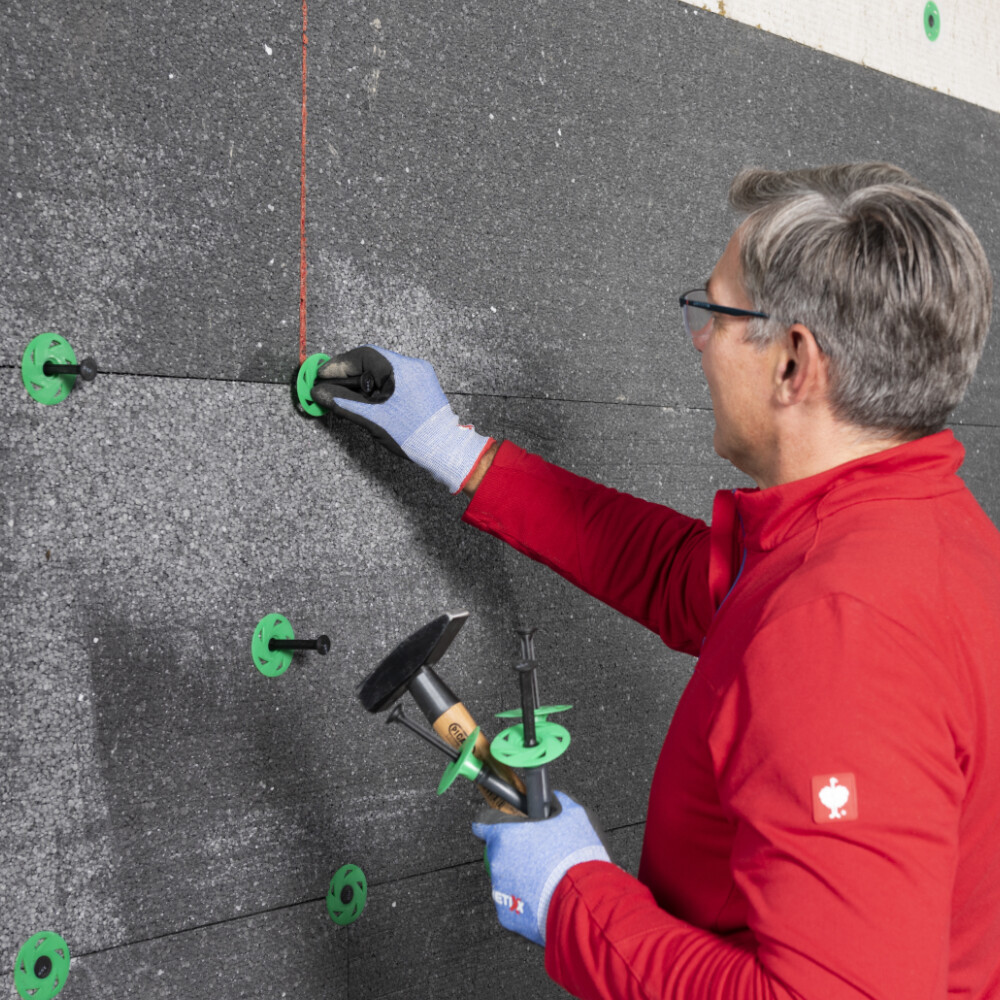

Setze den Schlagdübel bis zum Dübelteller in das vorbereitete Bohrloch.

3 Nagel oberflächenbündig einschlagen

Anschließend schlägst du den Nagel oberflächenbündig ein. Bei einem leicht überstehenden Dübel hilft dir der verschiebbare Dübelteller der Schlagdübel H2 plus, mit einem weiteren Schlag den Schlagdübel perfekt oberflächenbündig zu setzen.

4 Oberflächenbündigkeit prüfen

Du hast den Dübel richtig gesetzt wenn er oberflächenbündig mit der umliegenden EPS-Dämmplatte abschließt. Dies kannst du einfach mit einem Zollstock o. ä. prüfen. Ein zu tiefes Setzen oder ein Überstehen könnte unter Umständen zu späteren Dübelkopfabzeichnungen im Oberputz führen.

5 Dämmstoffdübel an Außenecken mit Abstand setzen

An Außenecken der Fassadendämmung wird der Dämmstoffdübel mit einem Abstand von 10 cm in das dahinterliegende Mauerwerk gesetzt.

6 Dübel mit Abstand zum Brandriegel

Auch im Übergang zu Brandriegeln wird der Tellerschlagdübel mit einem Abstand von 10 cm auf den Stoßbereich von 2 EPS-Fassadendämmplatten gesetzt.

7 Dübelbild Schlagdübel

Je nach erforderlicher Menge pro Quadratmeter werden die Dübel an jeder Plattenecke, sowie ein (bei 6 Stück/m²) oder zwei (bei 8 Stück/m²) auf der Platte verteilt gesetzt.

Auf unserem Bild siehst du ein Beispiel mit 6 Dübeln pro Quadratmeter.
